Ý nghĩa và cách đọc các thông số của vòng bi - bạc đạn.

Ý nghĩa và cách đọc các thông số của vòng bi - bạc đạn.

Những ký tự được nhà sản xuất in trên vòng bi đều có ý nghĩa riêng, giúp bạn có thể biết được đặc tính và chủng loại của vòng bi. Hôm nay thegioibacdan.com sẽ giúp các bạn tìm hiểu ý nghĩa của các thông số được in trên vòng bi - bạc đạn là như thế nào?

Đối với vòng bi chỉ có 3 số cuối thì số cuối cùng chỉ đường kính trong của vòng bi (D<20mm).

Thông số cơ bản kích thước vòng bi

Thông só cơ bản kích thước vòng bi - bạc đạn.

1. Ý nghĩa cơ bản về kích thước trên vòng bi bạc đạn

- Hai con số sau cùng chỉ đường kính trong của vòng bi có từ 00-99 (20mm< D <5000mm)

- Ví dụ : vòng bi có ký hiệu 2315

Ta sẽ lấy trị số hai chữ số sau cùng x với 5 : Ta có 15x5 = 75mm

Có nghĩa là đường kính trong là 75mm (đường kính lỗ vòng bi)

- Vòng bi 304

Trị số 4 x 5 = 20mm. Đường kính trong là 20mm

Như vậy từ 04 trở lên đều sẽ nhân với hệ số 5. Còn lại từ 04 trở xuống có ký hiệu đặc biệt.

00 : 10mm

01 : 12mm

02 : 15mm

03 : 17mm

Đây là điểm cơ bản mà bạn cần nắm vững để lựa chọn sản phẩm cho mình thật chính xác.

2. Ý nghĩa cơ bản về chịu tải trên vòng bi bạc đạn

Con số thứ 3 từ phải sang trái:

1 hoặc 7	Chịu tải rất nhẹ
2	Chỉ tải nhẹ
3	Chỉ tải trung bình
4	Chỉ tải nặng
5	Chỉ tải rất nặng
6	Chỉ tải trung bình như 3 nhưng dầy hơn
8-9	Chỉ tải rất rất nhẹ; 814, 820, 914

3. Ý nghĩa cơ bản về phân loại trên vòng bi bạc đạn

Con số thứ tư từ phải sang trái chỉ loại vòng bi có từ 0-9

0	Chỉ loại bi tròn 1 lớp
1	Chỉ loại bi tròn hai lớp
2	Chỉ loại bi đũa ngắn 1 lớp
3	Chỉ loại bi đũa ngắn hai lớp
4	Chỉ loại bi đũa dài 1 lớp
5	Chỉ loại bi đũa xoắn
6	Chỉ loại bi đũa tròn chắn
7	Chỉ loại bi đũa hình côn
8	Chỉ loại bi tròn chắn không hướng tâm
9	Chỉ loại bi đũa chắn

4. Ý nghĩa cơ bản về kết cấu trên vòng bi bạc đạn

Số thứ 5 từ phải sang trái

3	Bi đũa hình trụ ngắn 1 dãy, vòng chặn trong không có gờ chắn
4	Giống như 3 nhưng vòng chặn có gờ chắn
5	Có 1 rănhx để lắp vòng hãm định vị ở vòng chắn ngoài
6	Có 1 long đen chặn dầu bằng thép lá
8	Có hai long đen chặn dầu bằng thép lá
9	Bi đũa hình trụ ngắn 1 dãy, ở vòng trong có 1 vành chặn các con lăn

Ví dụ đọc thông số của vòng bi có ký hiệu 60304

- Đường kính vòng trong 04x5 = 20mm

- Chịu tải trọng trung bình

- Bi tròn một lớp

- Có 1 long đen chặn dầu bằng thép lá

Chú ý : Đối với vòng bi chỉ có 3 số cuối thì số cuối cùng chỉ đường kính trong của vòng bi (D<20mm)

Ví dụ : 678 thì d=8mm, chịu tải nhẹ, loại bi tròn chắn

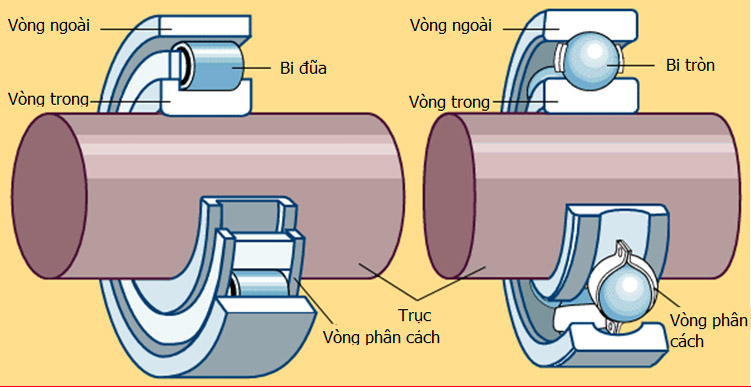

so-do-cau-truc-vong-bi-bac-dan

Sơ đồ cấu trúc vòng bi - bạc đạn.

5. Ý nghĩa sai số khe hở của vòng bi - bạc đạn

Kích thước cổ trục	Bi cầu mới	Bi trụ mới	Bi cũ cho phép
20-30	0.01-0.02	0.03-0.05	0.1
30-50	0.01-0.02	0.05-0.07	0.2
55-80	0.01-0.02	0.06-0.08	0.2
85-120	0.02-0.03	0.08-0.1	0.3
130-150	0.02-0.03	0.10-0.12	0.3

6. Ý nghĩa sai số khe hở bạc của vòng bi - bạc đạn

Đường kính cổ trục	Khe hở giữa trục và vòng bạc
	<1000 v/p			>1000 v/p
	Tiêu chuẩn	Cho phép	Tiêu chuẩn	Cho phép
18-30	0.040-0.093	0.1	0.06-0.118	0.12
30-50	0.05-0.112	0.12	0.075-0.142	0.15
50-80	0.065-0.135	0.14	0.095-0.175	0.18
80-120	0.08-0.16	0.16	0.12-0.210	0.22
120-180	0.100-0.195	0.20	0.150-0.250	0.30
180-260	0.120-0.225	0.24	0.180-0.295	0.40
260-360	0.140-0.250	0.26	0.210-0.340	0.5
360-500	0.170-0.305	0.32	0.250-0.400	0.6
