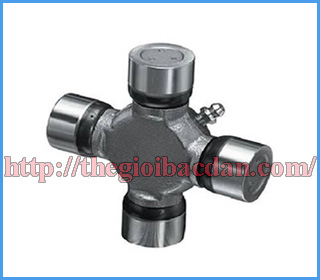

Vòng bi bạc đạn chữ thập GUIS-59 dùng cho tay lái xe ISUZU

Trong các chuyển động quay thông thường của các máy móc, thiết bị không thể thiếu chi tiết vòng bi bạc đạn. Tùy vào từng ứng dụng cụ thể, người sử dụng có thể lựa chọn các chủng loại, kích thước vòng bi khác nhau. Một trong những loại vòng bi bạc đạn được sử dụng phổ biến hiện nay là vòng bi chữ thập.

Với thiết kế hình chữ thập bằng chất liệu thép cứng, vòng bi này giúp tăng độ bền cho quá trình sử dụng. Theo thiết kế của nhà sản xuất, vòng bi bạc đạn chữ thập có chuyển động chủ yếu là chuyển động tròn đều xung quanh trục nên vòng bi chữ thập có thể dễ dàng tác động đến các chi tiết và bánh lái theo góc 360°. Cho nên Vòng bi - Bạc đạn chữ thập được ứng dụng nhiều trong các ngành công nghiệp chế tạo ô tô (cụ thể thường được được dùng trong hệ thống tay lái các loại xe ô tô như: xe bus, xe tải, xe thể thao, xe du lịch, xe ô tô con, xe cứu hỏa, xe ca, xe cần cẩu trục, xe xúc ủi, xe téc, xe bồn, xe ben,…), máy cán công nghiệp.

Trong bài viết hôm nay hãy cùng chúng tôi tìm hiểu về vòng bi chứ thập GUIS-59 dùng cho tay lái xe ISUZU

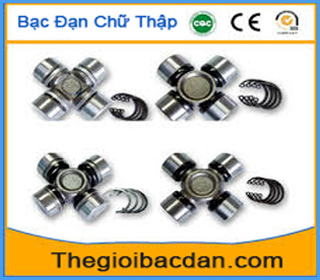

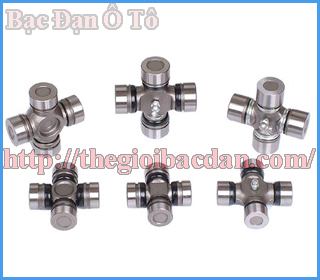

Cấu tạo của vòng bi chữ thập gồm phần thân (được thiết kế với các thanh chặn, thanh ngang sao cho các viên bi dễ dàng di chuyển) và 4 đầu nối lắp vào 4 trục ổ bi. Đầu của vòng bi chữ thập có thể có nhiều hình dáng khác nhau như tròn, tròn có họa tiết, vuông lắm tai,…

Theo đặc điểm phe cài có hai loại là vòng bi chữ thập phe cài trong và vòng bi chữ thập phe cài ngoài

Kích thước vòng bi bạc đạn chữ thập GUIS-59: 20.5 x 57 (56) - đơn vị tính: mm

Các thông số thể hiện trên vòng bi - bạc đạn

- Mã số vòng bi - bạc đạn

- Thương hiệu: Dùng để phân biệt sản phẩm của nhà sản xuất nào thể hiện qua logo hoặc chữ cái viết tắt. Một số thương hiệu vòng bi bạc đạn nổi tiếng hiện nay có thể kể đến: Bạc đạn SKF, Bạc đạn FAg, BẠc Đạn NSK, Bạc đạn NACHI, Bạc Đạn NTN, BẠc Đạn KOYO…

- Xuất xứ: Giúp người dùng biết được sản phẩm có nguồn gốc từ quốc gia nào. Có nhiều nhà sản xuất đặt dây chuyền ở các quốc gia khác nhau nhằm giảm chi phí về nguyên liệu và nhân công nhưng vẫn đảm bảo chất lượng theo tiêu chuẩn quốc tế. Ví dụ SKF đặt nhà máy ở các nước như Pháp, Ý, Thụy Điển, China, ...

Các tiêu chuẩn Kỹ Thuật

Dung sai cấp cho kích thước inch [3]

Cấp độ - kích thước Cho phép    [Vòng trong]  [ngoài] Dung sai cho phép [in)  Độ nhám bề mặt tối đa (Ra) [in]

3 0,006 Vang2 0,000003 0,000003 ± 0,00003 0,5

5 0,006 12 0,000005 0,000005 ± 0,00005 0,8

10 0,006 12 0,00001 0,00001 ± 0,0001 1

25 0,006 12 0,000025 0,000025 ± 0,0001 2.0

50 0,006 12 0,00005 0,00005 ± 0,0003 3.0

100 0,006 12 0,0001 0,0001 ± 0,0005 5.0

200 0,006 12 0,0002 0,0002 ± 0,001 8,0        bóng danh nghĩa [in]

1000 0,006 12 0,001 0,001 ± 0,005              Dung sai đường kính

Dung sai cấp cho kích thước số liệu

Cấp Độ cầu [mm] Biến đổi đường kính tính [mm] Dung sai đường kính cho phép trên [mm]

3 0,00008 0,00008 ± 0,0008 0,012

5 0,00013 0,00013 ± 0,0013 0,02

10 0,00025 0,00025 ± 0,0013 0,025

25 0,0006 0,0006 ± 0,0025 0,051

50 0,0012 0,0012 ± 0,0051 0,076

100 0,0025 0,0025 ± 0,0127 0.127

200 0,005 0,005 ± 0,025 0,203

1000 0,025 0,025 ± 0.127

Các Số liệu cho vòng bi “Bạc đạn “ mang ball bearings) thông thường

Vật chất UNS 52100 | Inox 440C | M50 BG-42| REX-20 | 440NDUR | Haynes 25 | Si 3 N 4 |BE CU45 |5C276

Độ cứng [HRC] 60 58 62 62 66 60 50 70 40 50 40

Giới hạn nhiệt độ [° F] 300 300 400 400 600 300 1200 1500 400 500 1000

Chống ăn mòn [10] 1 3 1 2 1 4 5 5 1 4 5

Hao mòn [10] 1 1 1 2 3 1 5 5 3 2 4

Giới hạn [10] 1 1 2 2 2 4 5 3 3 2 4

Từ tính [8] | Từ tính | Không từ tính

Tinh dân điện | Dẫn điện & Không dẫn điện

Giới hạn kích thước | không  giới hạn

Maxm   1,5 in (38 mm) Không có ống xoắn | 05 in (130 mm)

Khả năng tải tương đối [9] 3 2 4 4 5 3 1 5 1 1 1

Vòng đời tương đối [10]  3 2 4 4 5 3 1 5 1 1 1
