Vòng bi bạc đạn 23252 CC/W33 SKF chuyên dùng cho máy nghiền đá

Máy nghiền đá là một trong những thiết bị hỗ trợ đắc lực cho con người sử dụng phổ biến trong hầu hết các công trình xây dựng. Nhờ có nó quá trình xây dựng trở nên đơn giản, dễ dàng, nhanh chóng. Trong đó vòng bi bạc đạn máy nghiền đá là bộ phận rất quan trọng trong quá trình vận hành máy móc, trong quá trình sử dụng máy nghiền đá có thể gặp một số lỗi ở các bộ phận khác nhau của máy như là cong, vênh, rạn nứt, máy không hoạt động do hộp số bị trục trặc… Trong bài viết hôm nay hãy cùng chúng tôi tìm hiểu về vòng bi 23252CC/W33 sử dụng cho máy nghiền đá

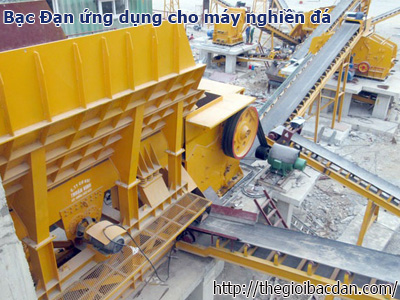

Cấu tạo máy nghiền đá:

Máy nghiền đá bao gồm: Thiết bị dẫn truyền, trục lệch tâm, khung máy, buồng nghiền, hệ thống lò xó có thể đẩy nguyên liệu ra ngoài nếu buồng chứa quá nhiều để tránh tình trạng hư hỏng máy móc do quá tải máy, trạm tăng áp thủy lực cho điều chỉnh của thoát liệu và vòng bi bạc đạn máy nghiền đá.

Đặc điểm nổi bật của máy nghiền:

 Làm việc theo chu kì hoặc liên tục

Truyền động tâm và chu vi

Bi rung và bi quay

Trục máy nghiền thường có đường kình từ 20mm đến 1000mm

Tốc độ quay của máy là 4-20 vòng/phút

Nhiệt độ quay cao < 400 độ C

Nguyên liệu nghiền thường là: đá, gốm, sứ ….

Trong quá trình hoạt động, trục quay động cơ của trục lệch tâm quay quanh thông qua một cặp bánh răng côn và một trục nằm ngang. Các trục của máy nghiền di chuyển với lực của trục lệch tâm tạo ra lực va đập, ngay sau đó sẽ làm cho vật liệu nghiền được nghiền nát theo ý muốn. Dưới tác động của của lực va chạm, vật liệu nghiền là đá, hoạt động liên tục nên vòng bi sử dụng trong máy nghiền phải chịu được tải trọng hướng tâm lớn và tải trọng va đập mạnh

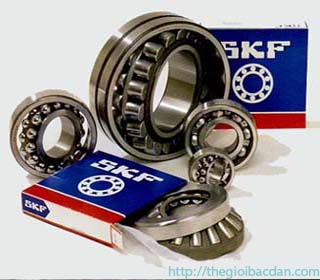

Vòng bi 23252 CC/W33 dùng cho máy nghiền đá thuộc chủng loại vòng bi tang trống tự lựa

Một vài điểm nổi bật của vòng bi tang trống tự lựa (vòng bi cà na)

Vòng bi tang trống được thiết kế có rãnh chạy vành ngoài của vòng bi, với bề mặt hình cầu có tâm trùng khớp với mấy tâm của vòng bi.

Vòng bi này có thể chịu mức độ tải trọng hướng trục từ hai phía tương đối cao và tự lựa.

Vòng bi tang trống có vòng trong côn liên kết với trục côn, măng xông đẩy hoặc măng xông rút giúp cho việc tháo lắp được dễ dàng hơn.

Vai trò của vòng bi đối với máy nghiền đá

Với những đặc điểm trên vòng bi cana sử dụng trong máy nghiền có tác dụng giảm lưu thông tải, cho phép vận hành ở vớ nhiệt độ cao, vùng có khí hậu khắc nhiệt, chi phí thấp .

Việc bảo quản và vận hành máy, bạc đạn sử dụng cho máy nghiền đá quyết định đến khả năng hoạt động, tính ổn định của sản xuất, đối với thiết bị của máy, luôn có tài liệu, sách hướng dẫn vận hành bảo dưỡng rất kỹ.

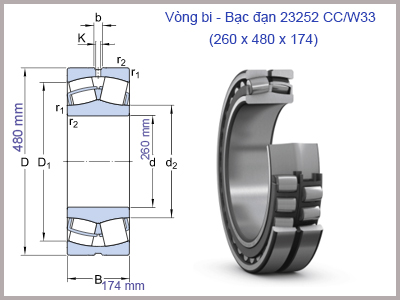

Thông số kỹ thuật của vòng bi 23252 CC/W33

Quy cách - Kích thước vòng bi
+ Đường kính ngoài vòng bi (D): 480mm

+ Đường kính trong vòng bi (d): 260mm

+ Độ dày vòng bi (B): 174mm

Dung sai cấp cho kích thước inch [3]

Cấp độ - kích thước Cho phép    [Vòng trong]  [ngoài] Dung sai cho phép [in)  Độ nhám bề mặt tối đa (Ra) [in]

3 0,006 Vang2 0,000003 0,000003 ± 0,00003 0,5

5 0,006 12 0,000005 0,000005 ± 0,00005 0,8

10 0,006 12 0,00001 0,00001 ± 0,0001 1

25 0,006 12 0,000025 0,000025 ± 0,0001 2.0

50 0,006 12 0,00005 0,00005 ± 0,0003 3.0

100 0,006 12 0,0001 0,0001 ± 0,0005 5.0

200 0,006 12 0,0002 0,0002 ± 0,001 8,0        bóng danh nghĩa [in]

1000 0,006 12 0,001 0,001 ± 0,005              Dung sai đường kính

Dung sai cấp cho kích thước số liệu

Cấp Độ cầu [mm] Biến đổi đường kính tính [mm] Dung sai đường kính cho phép trên [mm]

3 0,00008 0,00008 ± 0,0008 0,012

5 0,00013 0,00013 ± 0,0013 0,02

10 0,00025 0,00025 ± 0,0013 0,025

25 0,0006 0,0006 ± 0,0025 0,051

50 0,0012 0,0012 ± 0,0051 0,076

100 0,0025 0,0025 ± 0,0127 0.127

200 0,005 0,005 ± 0,025 0,203

1000 0,025 0,025 ± 0.127

Các Số liệu cho vòng bi “Bạc đạn “ mang ball bearings) thông thường

Vật chất UNS 52100 | Inox 440C | M50 BG-42| REX-20 | 440NDUR | Haynes 25 | Si 3 N 4 |BE CU45 |5C276

Độ cứng [HRC] 60 58 62 62 66 60 50 70 40 50 40

Giới hạn nhiệt độ [° F] 300 300 400 400 600 300 1200 1500 400 500 1000

Chống ăn mòn [10] 1 3 1 2 1 4 5 5 1 4 5

Hao mòn [10] 1 1 1 2 3 1 5 5 3 2 4

Giới hạn [10] 1 1 2 2 2 4 5 3 3 2 4

Từ tính [8] | Từ tính | Không từ tính

Tinh dân điện | Dẫn điện & Không dẫn điện

Giới hạn kích thước | không  giới hạn

Maxm   1,5 in (38 mm) Không có ống xoắn | 05 in (130 mm)

Khả năng tải tương đối [9] 3 2 4 4 5 3 1 5 1 1 1

Vòng đời tương đối [10]  3 2 4 4 5 3 1 5 1 1 1
