Ưu, nhược điểm của những vòng bi, bạc đạn thông dụng

Hiện nay, trên thị trường vòng bi có hơn 10 nghìn sản phẩm mã sản phẩm vòng bi, bạc đạn thông dụng với đầy đủ chủng loại mẫu mã khác nhau. Để hiểu được ưu, nhược điểm của từng loại vòng bi thì không phải ai cũng biết. Ở bài viết hôm nay, Công Ty Thế Giới Bạc Đạn xin giới thiệu đến bạn những ưu, nhược điểm của một số vòng bi, bạc đạn thông dụng nhất để các bạn cùng tìm hiểu

Ưu, nhược điểm của một số vòng bi, bạc đạn thông dụng:

1. Vòng bi tròn có rãnh sâu

Là loại thông dụng nhất bởi sự đa dạng về chủng loại

- Z:  nắp chặn bằng sắt ở một phía

- 2Z: nắp chắn bằng sắt ở 2 phía

- RS1: Một nắp cao su (nắp này thường làm bằng sắt bọc cao su)

- 2RS1: 2 nắp cao su ở hai phía

Vòng bi này chịu tải trọng hướng tâm, tải trọng dọc trục và vận hành tốc độ cao

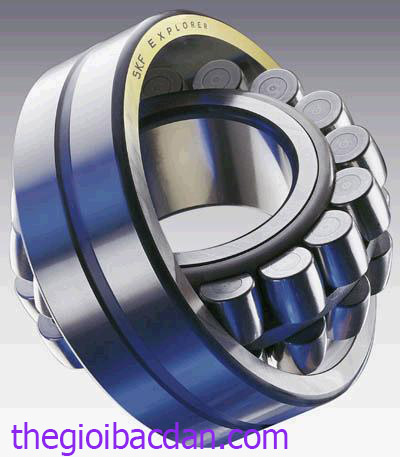

2.  Vòng bi tang trống tự lựa.

Vòng bi tang trống tự lựa là loại vòng bi có các ưu điểm như: Chắc chắn, bền bỉ, có độ tin cậy cao, tuổi thọ làm việc lớn. Đặc biệt thích hợp sử dụng cho các ứng dụng có độ lệch trục cao, trong các môi trường rung động và điều kiện hoạt động khắc nghiệt như máy nghiền xi măng, trục công xôn ra lò và vào lò nung của máy cán thép...

Vòng bi tang trống tự lựa được lắp ráp với sơ mi côn và sử dụng ổ đỡ cho kết cấu lắp đặt có tính kinh tế cao bao gồm: Thiết kế tiêu chuẩn, với sơ mi côn (đẩy), với sơ mi côn (rút) và loại có phớt chặn để có thể hoạt động không cần bảo dưỡng.

Các mã vòng bi tang trống tự lựa thông dụng: Vòng bi 22332, Vòng bi 22320, Vòng bi 22318, Vòng bi 22316, Vòng bi 22312, Vòng bi 22224, Vòng bi 22222, Vòng bi 22216

Xem chi tiết tại http://thegioibacdan.com

3.  Vòng bi cầu chặn trục (Bi tỳ)

Vòng bi cầu chặn trục là loại vòng bi có thể tách rời với vòng trong, vòng ngoài, vòng cách với các phần tử lăn được lắp ráp riêng. Chúng được sản xuất với nhiều kích thước khác nhau, bao gồm 2 loại là vòng bi cầu chặn trục 1 hướng và vòng bi cầu chặn trục 2 hướng.

Vòng bi cầu chặn trục với vòng cách thường được làm bằng thép dập cho vòng bi chặn nhỏ và bằng đồng thau đúc nguyên khối cho vòng bi cầu chặn lớn. Các vòng bi được sản xuất đảm bảo độ chính xác khi hoạt động bình thường, ở vị trí đòi hỏi khắt khe hơn về độ chính xác, hoặc vị trí đòi hỏi tốc độ quay cao hơn, vòng bi với độ chính xác cao hơn được sử dụng.

Các mã vòng bi cầu chặn trục thông dụng: Vòng bi 51211, Vòng bi 51210, Vòng bi 51206, Vòng bi 51205, Vòng bi 51118, Vòng bi 51111, Vòng bi 51110, Vòng bi 51105.

4.  Vòng bi côn

Vòng bi côn là loại vòng bi được thiết kế để chịu tải trọng hỗn hợp, với tỷ số giữa "khả năng chịu tải / tiết diện cắt lớn". Vòng bi côn có khả năng chịu tải cao cũng như hoạt động ở tốc độ cao, đặc biệt thích hợp cho các ứng dụng trong ngành ô tô và công nghiệp như: Hộp giảm tốc, trục bánh ô tô, trục cán trong máy cán thép...

Vòng bi côn thường được lắp ráp chung với một số vòng bi - bạc đạn khác. Trong quá trình lắp ráp thiết bị các phần riêng lẻ có thể được đặt giá trị khe hở theo yêu cầu, hoặc đặt ở tình trạng dự tải đế tối ưu hóa hiệu suất làm việc. Vòng bi côn rất dễ bị hư hỏng nếu bị lắp lệch tâm, hoặc bị lắp với độ "rơ" dọc trục cao.

Vòng bi côn có các kiểu thiết kế: Kiểu TQ có khả năng chịu độ lệch trục và có tuổi thọ làm việc cao, độ tin cậy lớn và làm việc thấp. Kiểu thiết kế CL7C có độ chính xác làm việc cao và có ngẫu lực ma sát thấp. Bao gồm vòng bi - bạc đạn: Loại một dãy, loại một dãy ghép cặp đôi, loại hai dãy, loại bốn dãy...

Các mã vòng bi côn thông dụng: Vòng bi 32310, Vòng bi 32220, Vòng bi 32218, Vòng bi 30210.

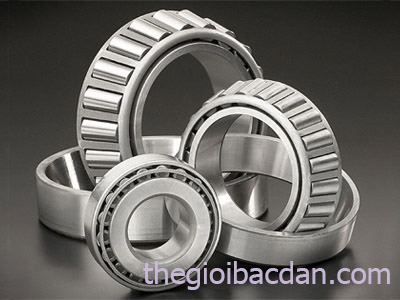

Vòng bi côn được sử dụng nhiều hiện nay

5. Vòng bi cầu đỡ chặn 1 dãy

Vòng bi cầu đỡ chặn 1 dãy hay còn gọi là vòng bi tiếp xúc góc, chuyên dùng ở các trường hợp chịu tải liên hợp hướng trục và hướng xuyên tâm cùng một lúc, có đôi khi cũng được dùng để chịu lực tải thuần hướng trục, có thể làm việc ở tốc độ quay cao. Được sản xuất từ vật liệu thép tinh luyện vòng bi GCr15, sức chịu tải tăng thêm tùy vào góc độ tiếp xúc góc.

Vòng bi cầu đỡ chặn 1 dãy có vòng cách được làm phổ biến làm bằng thép dập. Tuy nhiên, đối với vòng bi - bạc đạn yêu cầu độ chính xác cao và góc tiếp xúc nhỏ hơn 30º người ta thường sử dụng vòng cách bằng nhựa Polamit. Ký hiệu quốc tế của loại vòng bi này thường có 4 mã số bắt đầu từ số 7. Ví dụ: 7209, 7310, 7312...

Các mã vòng bi cầu đỡ chặn 1 dãy thông dụng: Vòng bi 7314, Vòng bi 7313, Vòng bi 7312, Vòng bi 7311, Vòng bi 7310, Vòng bi 7309, Vòng bi 7209, Vòng bi 7206.

6.  Vòng bi cầu 1 dãy

Vòng bi cầu 1 dãy có thể truyền tải lực xuyên tâm và trục theo cả hai hướng với tốc độ quay tương đối cao nhờ các rãnh tương đối sâu và mức độ liên kết cao giữa các yếu tố con lăn theo quỹ đạo. Vòng bi cầu một dãy chỉ sử dụng trong các ứng dụng có độ nghiêng thấp. Các vòng bi - bạc đạn đều có dung sai xuyên tâm tiêu chuẩn, vòng bi cho các ứng dụng đặt đặc biệt có thể được cung cấp với dung sai xuyên tâm thấp hơn hoặc cao hơn. Các vòng bi sản xuất đảm bảo độ chính xác khi hoạt động bình thường, ở vị trí đòi hỏi khắt khe hơn về độ chính xác, hoặc vị trí đòi hỏi tốc độ quay cao hơn, vòng bi với độ chính xác cao hơn được sử dụng.

Các mã vòng bi cầu 1 dãy thông dụng: Vòng bi 6310, Vòng bi 6306, Vòng bi 6305, Vòng bi 6304, Vòng bi 6209, Vòng bi 6208, Vòng bi 6206,Vòng bi 6205, Vòng bi 6204, Vòng bi 6202, Vòng bi 6002, Vòng bi 6001.

7. Vòng bi đũa trụ

Cấu trúc của loại vòng bi đũa trụ là loại đơn giản nhất trong tất cả các loại vòng bi hướng tâm. Thường được dung những ứng dụng tốc độ cao. Bởi vành trong, vành ngoài và trục tiếp xúc trên một đường thẳng, nên chịu tải trọng hướng kính cao.

Các mã vòng bi đũa trụ: NJ, NU, NF
