Cấu tạo ứng dụng của vòng bi bạc đạn nhào cà na

Bạc đạn nhào cà na hay còn được gọi là bạc đạn tang trống tự lựa. Vòng bi cà na có hai loại đó là vòng bi lỗ thẳng và vòng bi lỗ côn, vòng lỗ thẳng thì ca trong thẳng còn vòng lỗ côn thì ca trong côn (người ta thường chêm thêm vào lỗ côn măng xông hay còn gọi là ống lót - kí hiệu măng xông: H...)

Cấu tạo của vòng bi bạc đạn cà na, đặc điểm nguyên lí hoạt động của bạc đạn cà na như thế nào? Hãy cùng chúng tôi tìm hiểu thông qua bài viết ngay sau đây nhé:

▪» Cấu tạo thiết kế vòng bi bạc đạn nhào cà na.

Rãnh chạy vành ngoài của loại bạc đạn này được thiết kế với bề mặt hình cầu có tâm trùng khớp với tâm của bạc đạn

Bạc đạn cà na được cải tiến thiết kế có dạng tiếp xúc giữa đường rãnh và viên bi. Cấu trúc này có khả năng chịu tải trọng hướng tâm cao và tải trọng va đập mạnh.

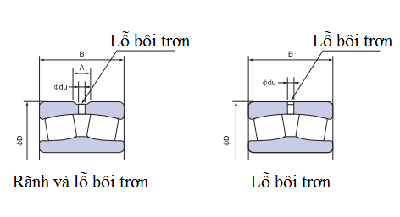

▪» Rãnh và lỗ bôi trơn vòng bi bạc đạn nhào cà na.

Vành ngoài của bạc đạn cà na thường được chế tạo với rãnh và lỗ bôi trơn dùng để bôi trơn. Vành ngoài có thể chỉ có một lỗ bôi trơn tùy thuộc vào điều kiện lắp ráp, tháo lắp và bảo dưỡng.

Đường kính lỗ, chiều dài rộng rãnh và số lỗ theo bảng kích thước.

 Kĩ thuật xử lý nhiệt độ cải tiến cho phép làm việc ở 200mà không thay đổi kích thước.

▪» Độ lệch góc của vòng bi.

Với điều kiện làm việc bình thường, góc lệch tâm tối đa cho phép không vượt quá 2 (q < 2  ).

Nhưng góc lệch tâm sẽ thay đổi tùy theo chủng loại bạc đạn, điều kiện làm việc và kết cấu ngoại vi.

Khi tốc độ làm việc tăng, bạc đạn có độ lệch tâm sẽ gây ra tiếng ồn lớn.

Nhờ có chế độ kiềm chế tiếng ồn, độ lệch tâm thực tế của bạc đạn có thể nhỏ hơn độ lệch tâm tối đa cho phép.

▪» Lắp rắp vòng bi bạc đạn nhào cà na có vành trong côn.

Việc tháo lắp bạc đạn cà na tiện lợi hơn khi dùng bạc đạn cà na có đường kính trong côn liên kết với trục côn, măng xông đẩy hoặc măng xông rút. Khe hở trong cũng được điều chỉnh chính xác bằng cách dùng bạc đạn có vành trong côn.

Lắp bạc đạn cà na có vành trong côn yêu cầu phải có kinh nghiệm và có kĩ thuật. Bạc đạn có vòng trong côn luôn được lắp với khoảng lắp chặt trên trục.

Để xác định độ bám chắc của bạc đạn trên trục chúng ta có thể xác định độ dịch chuyển dọc trục của vành trong hay sự gia giảm của khe hở hướng tâm bên trong bạc đạn. Thông thường phương pháp đo khe hở bên trong bạc đạn tin cậy hơn so với việc xác định dịch chuyển dọc trục của vành trong.

▪» Tải trọng của vòng bi bạc đạn nhào cà na.

Loại bạc đạn này có thể chịu mức tải trọng hướng trục từ hai phía tương đối cao và tự lựa. Bạc đạn này dùng cho những máy móc lớn do có khả năng xảy ra biến dạng trục hay lỗi lắp ráp.

▪» Chất liệu sản xuất vòng bi, bạc đạn cà na.

Rế của vòng bi được làm bằng nhiều chất liệu nhưng phổ biến đó là bằng đồng hoặc bằng sắt

Cụ thể vòng cách làm bằng thép dập được dùng cho bạc đạn có đường kính trong nhỏ và được gia công bằng đồng thau có độ cứng cao hay vòng cách bằng thép mềm được dùng cho bạc đạn có đường kính trong lớn.

▪» Ứng dụng của vòng bi bạc đạn nhào cà na.

Vòng bi này có khả năng chịu tải và chịu lực hướng tâm rất lớn nên thường được sử dụng trong các máy móc thiết bị công nghiệp nặng khai khoáng, nhà máy chế biến thức ăn chăn nuôi và các ngành như sản xuất thép.

Các hãng sản xuất vòng bi bạc đạn nhào cà na: vòng bi SKF, NSK, NTN, NACHI, KOYO, F1, FAG, TIMKEN…. hầu hết các hãng đều sản xuất bạc đạn cà na và mỗi hãng làm có quy định riêng của mình số con lăn nên chất lượng của mỗi hãng cũng khác nhau theo điều kiện làm việc của mỗi máy công cụ

★ LƯU Ý KHI HOẠT ĐỘNG

- Với ứng dụng có lực dọc trục, lực dọc trục Fa phải nhỏ hơn 0.6 lực hướng kính. Nếu lực dọc trục vượt quá 0.6 lực hướng kính đề nghị tham khảo với nhà cung cấp

- Đối với trường hợp lực dao động (ứng dụng cho sang rung) hoặc tốc độ cao nên tham khảo thêm ý kiến tư vấn từ nhà sản xuất

- Đối với trường hợp tải trọng thấp hoặc không có tải trọng, chuyển động trượt có thể làm hỏng bạc đạn. Để khắc phục tình trạng này, bạc đạn phải chịu tải trọng lớn hơn 0.02 Cr (tải trọng động cơ bản).

- Hệ số vật liệu của bạc đạn được xem xét như tải trọng động.

Với những đặc điểm cấu tạo, nguyên lí hoạt động, mức tải trọng trên bạc đạn cà na được dùng cho các thiết bị cán giấy, máy cán, sang rung và các loại máy móc công nghiệp nói chung.
