Bảng tra kỹ thuật và Kích thước bạc đạn tròn 62xx các loại

Bảng tra kỹ thuật và Kích thước bạc đạn tròn.. các loại

NHẬN DẠNG VÒNG BI” BẠC ĐẠN TRÒN

Vòng bi cầu một dãy (hay còn gọi bạc đạn tròn) là loại vòng bi, bạc đạn thông dụng nhất hiện nay với khả năng chịu được cả lực hướng kính và lực dọc trục, tuy nhiên điểm yếu của ổ bi này lại là sức tải. Rãnh mặt lăn trên cả hai vòng đệm trong và ngoài đều có cung bán kính lớn hơn một chút so với bi. Ngoài tải đường kính, ổ còn chịu được tải hướng trục trên hai hướng. Do mô men quay thấp nên chúng rất phù hợp với các ứng dụng đòi hỏi tốc độ cao và tổn hao năng lượng thấp.

Vòng bi tròn chia làm nhiều loại: loại không có nắp chắn mỡ, loại có nắp chắn bảo vệ bằng thép hay bằng cao su trên một hoặc hai bên được bôi trơn bằng dầu hoặc mỡ. Vòng cách làm bằng thép dập được sử dụng phổ biến nhất.

Ký hiệu quốc tế của loại vòng bi này thường có 4 mã số (một số có 3 mã số) bắt đầu từ số 6.

Một số Lưu ý khi sử dụng.

▪» Vòng bi “bạc đạn”loại có nắp chắn mỡ được thiết kế cho các ứng dụng với vành trong quay. Trong trường hợp vành ngoài quay với tốc độ cao thì mỡ sẽ bị hao hụt.

▪» Khi sử dụng vòng bi có nắp chắn mỡ bằng cao su tiếp xúc với điều kiện hoạt động tốc độ và nhiệt độ cao thì mỡ sẽ bị hao hụt. Trong trường hợp này phải thay đổi loại thiết kế hoặc thay thế bằng một loại mỡ bôi trơn khác phù hợp.

▪» Khi lắp ráp vòng bi lên trục (bên trong trục gối đỡ) thì chỉ được phép tác động lực lên vành trong (vành ngoài).

▪» Không được phép rửa vòng bi “bạc đạn” có nắp chắn mỡ trước khi lắp ráp.

▪» Lưu ý khi lắp ráp không được làm lệch tâm vòng bi, điều này sẽ làm tăng độ ồn.

▪» Giảm thiểu tối đa lực tác động lên các viên bi và rãnh chạy bi.

Với đặc điểm cấu tạo trên vòng bi tròn sử dụng trong hầu hết mọi ứng dụng, trong xe máy, máy móc gia dụng, máy móc sản xuất……

ỨNG DỤNG

Vòng bi cầu có ưu điểm là sự đa dạng và dễ chuyển đổi, kích thước, trọng lượng, khả năng chuyển động, độ bền, độ chính xác, ma sát, v.v... Các thiết kế ổ trục, thường tốt hơn trên một thuộc tính cụ thể, mặc dù đôi khi cần chất bôi trơn để có thể mang lại sự vận hành tốt hơn, độ bền, độ chính xác, ma sát, tốc độ quay và đôi khi chi phí. Chỉ viên bi tròn được sử dụng rộng rãi cho bạc đạn tròn. Các thành phần cơ khí phổ biến nơi chúng được sử dụng rộng rãi là - ứng dụng ô tô, công nghiệp, hàng hải và hàng không vũ trụ. Chúng là những sản phẩm rất cần thiết cho công nghệ hiện đại. Vòng bi lăn được phát triển từ một nền tảng vững chắc được xây dựng qua hàng ngàn năm. Khái niệm này xuất hiện ở dạng nguyên thủy của nó trong thời La Mã (Hamrock và Anderson 1983); sau một thời gian dài không hoạt động trong thời trung cổ, nó đã được hồi sinh trong thời Phục hưng , phát triển ổn định trong thế kỷ thứ mười bảy và mười tám. Đặc biệt phát triển mạnh trong thế kỷ 20,21 và chắc  chắn cho cả tương lai.

Dung sai cấp cho kích thước inch [3]

Cấp độ - kích thước Cho phép    [Vòng trong]  [ngoài] Dung sai cho phép [in)  Độ nhám bề mặt tối đa (Ra) [in]

3 0,006 Vang2 0,000003 0,000003 ± 0,00003 0,5

5 0,006 12 0,000005 0,000005 ± 0,00005 0,8

10 0,006 12 0,00001 0,00001 ± 0,0001 1

25 0,006 12 0,000025 0,000025 ± 0,0001 2.0

50 0,006 12 0,00005 0,00005 ± 0,0003 3.0

100 0,006 12 0,0001 0,0001 ± 0,0005 5.0

200 0,006 12 0,0002 0,0002 ± 0,001 8,0        bóng danh nghĩa [in]

1000 0,006 12 0,001 0,001 ± 0,005              Dung sai đường kính

Dung sai cấp cho kích thước số liệu

Cấp Độ cầu [mm] Biến đổi đường kính tính [mm] Dung sai đường kính cho phép trên [mm]

3 0,00008 0,00008 ± 0,0008 0,012

5 0,00013 0,00013 ± 0,0013 0,02

10 0,00025 0,00025 ± 0,0013 0,025

25 0,0006 0,0006 ± 0,0025 0,051

50 0,0012 0,0012 ± 0,0051 0,076

100 0,0025 0,0025 ± 0,0127 0.127

200 0,005 0,005 ± 0,025 0,203

1000 0,025 0,025 ± 0.127

Các Số liệu cho vòng bi “Bạc đạn “ mang ball bearings) thông thường

Vật chất UNS 52100 | Inox 440C | M50 BG-42| REX-20 | 440NDUR | Haynes 25 | Si 3 N 4 |BE CU45 |5C276

Độ cứng [HRC] 60 58 62 62 66 60 50 70 40 50 40

Giới hạn nhiệt độ [° F] 300 300 400 400 600 300 1200 1500 400 500 1000

Chống ăn mòn [10] 1 3 1 2 1 4 5 5 1 4 5

Hao mòn [10] 1 1 1 2 3 1 5 5 3 2 4

Giới hạn [10] 1 1 2 2 2 4 5 3 3 2 4

Từ tính [8] | Từ tính | Không từ tính

Tinh dân điện | Dẫn điện & Không dẫn điện

Giới hạn kích thước | không  giới hạn

Maxm   1,5 in (38 mm) Không có ống xoắn | 05 in (130 mm)

Khả năng tải tương đối [9] 3 2 4 4 5 3 1 5 1 1 1

Vòng đời tương đối [10]  3 2 4 4 5 3 1 5 1 1 1

BẢNG TRA CỨU KÍCH THƯƠC BẠC ĐẠN …TRÒN

BẢNG KÊ MÃ SỐ KÝ HIỆU KÍCH THƯỚC - Bạc Đạn Tròn 60xx

No

Mã Số

Ký Hiệu & Nhận dạng

Vòng Trong

Vòng Ngoài

Độ Dầy

Độ Côn

1

Model

Kí Hiệu Nắp Chắn Mỡ ( Bít )

d

D

B

N

2

626

ZZ: tức 2 mặt bít chắn mỡ bằng thiếc - KOYO

6

19

6

00

3

627

2RS: tức 2 mặt bít chắn mỡ bằng cao su - KOYO

7

22

7



4

628

CM: tức không có 2 mặt bít chắn mỡ - KOYO

8

24

8



5

629

ZZE: tức 2 mặt bít chắn mỡ bằng thiếc - NACHI

9

26

6



6

6200

2NSE: tức 2 mặt bít chắn mỡ bằng cao su -NACHI

10

30

9



7

6201

CM: tức không có 2 mặt bít chắn mỡ - NACHI

12

32

10



8

6202

ZZ: tức 2 mặt bít chắn mỡ bằng thiếc - NTN

15

35

11



9

6203

LLU: tức 2 mặt bít chắn mỡ bằng cao su - NTN

17

40

12



10

6204

CM: tức không có 2 mặt bít chắn mỡ - NTN

20

47

14



11

6205

ZZ: tức 2 mặt bít chắn mỡ bằng thiếc - NSK

25

52

15



12

6206

DDU: tức 2 mặt bít chắn mỡ bằng cao su - NSK

30

62

16



13

6207

CM: tức không có 2 mặt bít chắn mỡ - NSK

35

72

17



14

6208

2Z: tức 2 mặt bít chắn mỡ bằng thiếc - SKF

40

80

18



15

6209

2RS1: tức 2 mặt bít chắn mỡ bằng cao su - SKF

45

85

19



16

6210

S1: tức không có 2 mặt bít chắn mỡ - SKF

50

90

20



17

6211

ZRR: tức 2 mặt bít chắn mỡ bằng thiếc - F1

55

100

21



18

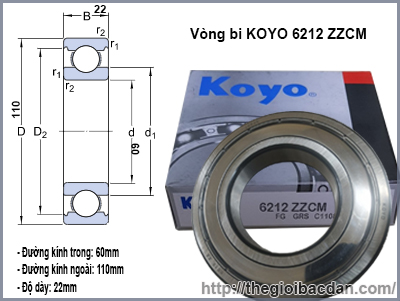

6212

2RSS: tức 2 mặt bít chắn mỡ bằng cao su - F1

60

110

22



19

6213

CCM: tức không có 2 mặt bít chắn mỡ - F1

65

120

23



20

6214



70

125

24



21

6215



75

130

25



22

6216



80

140

28



23

6217



85

150

28



24

6218



90

160

30



25

6219



95

170

32



26

6220



100

180

34



27

6221



105

190

36



28

6222



110

200

38



29

6223











30

6224



120

215

40



31

6226



130

230

40



32

6228











33

6230











34

6232











35

6234
