Bảng tra kỹ thuật và Kích thước bạc đạn tròn 60xx các loại

Bảng tra kỹ thuật và Kích thước bạc đạn tròn.. các loại

NHẬN DẠNG VÒNG BI” BẠC ĐẠN TRÒN

Vòng bi cầu một dãy (hay còn gọi bạc đạn tròn) là loại vòng bi phổ biến nhất. Chúng được sử dụng rất rộng rãi. Rãnh mặt lăn trên cả hai vòng đệm trong và ngoài đều có cung bán kính lớn hơn một chút so với bi. Ngoài tải đường kính, ổ còn chịu được tải hướng trục  trên hai hướng. Do mô men quay thấp nên chúng rất phù hợp với các ứng dụng đòi hỏi tốc độ cao và tổn hao năng lượng thấp.

Ngoài các ổ bi loại trống, những ổ bi này thường có nắp chắn bảo vệ bằng thép hay bằng cao su trên một hoặc hai bên và được bôi trơn bằng dầu hoặc mỡ. Tương tự, đôi khi vòng bi "bạc đạn" định vị cũng được dùng ở ngoài. Vòng cách làm bằng thép dập được sử dụng phổ biến nhất.

Ký hiệu quốc tế của loại vòng bi này thường có 4 mã số (một số có 3 mã số) bắt đầu từ số 6.

ỨNG DỤNG

Vòng bi cầu có ưu điểm là sự đa dạng và dễ chuyển đổi, kích thước, trọng lượng, khả năng chuyển động, độ bền, độ chính xác, ma sát, v.v... Các thiết kế ổ trục, thường tốt hơn trên một thuộc tính cụ thể, mặc dù đôi khi cần chất bôi trơn để có thể mang lại sự vận hành tốt hơn, độ bền, độ chính xác, ma sát, tốc độ quay và đôi khi chi phí. Chỉ viên bi tròn được sử dụng rộng rãi cho bạc đạn tròn. Các thành phần cơ khí phổ biến nơi chúng được sử dụng rộng rãi là - ứng dụng ô tô, công nghiệp, hàng hải và hàng không vũ trụ. Chúng là những sản phẩm rất cần thiết cho công nghệ hiện đại. Vòng bi lăn được phát triển từ một nền tảng vững chắc được xây dựng qua hàng ngàn năm. Khái niệm này xuất hiện ở dạng nguyên thủy của nó trong thời La Mã (Hamrock và Anderson 1983); sau một thời gian dài không hoạt động trong thời trung cổ, nó đã được hồi sinh trong thời Phục hưng , phát triển ổn định trong thế kỷ thứ mười bảy và mười tám. Đặc biệt phát triển mạnh trong thế kỷ 20,21 và chắc  chắn cho cả tương lai.

Dung sai cấp cho kích thước inch [3]

Cấp độ - kích thước Cho phép    [Vòng trong]  [ngoài] Dung sai cho phép [in)  Độ nhám bề mặt tối đa (Ra) [in]

3 0,006 Vang2 0,000003 0,000003 ± 0,00003 0,5

5 0,006 12 0,000005 0,000005 ± 0,00005 0,8

10 0,006 12 0,00001 0,00001 ± 0,0001 1

25 0,006 12 0,000025 0,000025 ± 0,0001 2.0

50 0,006 12 0,00005 0,00005 ± 0,0003 3.0

100 0,006 12 0,0001 0,0001 ± 0,0005 5.0

200 0,006 12 0,0002 0,0002 ± 0,001 8,0        bóng danh nghĩa [in]

1000 0,006 12 0,001 0,001 ± 0,005              Dung sai đường kính

Dung sai cấp cho kích thước số liệu

Cấp Độ cầu [mm] Biến đổi đường kính tính [mm] Dung sai đường kính cho phép trên [mm]

3 0,00008 0,00008 ± 0,0008 0,012

5 0,00013 0,00013 ± 0,0013 0,02

10 0,00025 0,00025 ± 0,0013 0,025

25 0,0006 0,0006 ± 0,0025 0,051

50 0,0012 0,0012 ± 0,0051 0,076

100 0,0025 0,0025 ± 0,0127 0.127

200 0,005 0,005 ± 0,025 0,203

1000 0,025 0,025 ± 0.127

Các Số liệu cho vòng bi “Bạc đạn “ mang ball bearings) thông thường

Vật chất UNS 52100 | Inox 440C | M50 BG-42| REX-20 | 440NDUR | Haynes 25 | Si 3 N 4 |BE CU45 |5C276

Độ cứng [HRC] 60 58 62 62 66 60 50 70 40 50 40

Giới hạn nhiệt độ [° F] 300 300 400 400 600 300 1200 1500 400 500 1000

Chống ăn mòn [10] 1 3 1 2 1 4 5 5 1 4 5

Hao mòn [10] 1 1 1 2 3 1 5 5 3 2 4

Giới hạn [10] 1 1 2 2 2 4 5 3 3 2 4

Từ tính [8] | Từ tính | Không từ tính

Tinh dân điện | Dẫn điện & Không dẫn điện

Giới hạn kích thước | không  giới hạn

Maxm   1,5 in (38 mm) Không có ống xoắn | 05 in (130 mm)

Khả năng tải tương đối [9] 3 2 4 4 5 3 1 5 1 1 1

Vòng đời tương đối [10]  3 2 4 4 5 3 1 5 1 1 1

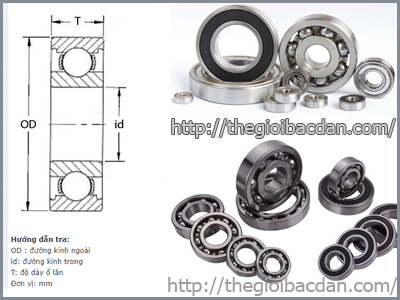

BẢNG TRA CỨU KÍCH THƯƠC BẠC ĐẠN …TRÒN





BẢNG KÊ MÃ SỐ KÝ HIỆU KÍCH THƯỚC









No

Mã Số

Ký Hiệu & Nhận dạng

Vòng Trong

Vòng Ngoài

Độ Dầy

Độ Côn

1

Model

Kí Hiệu Nắp Chắn Mỡ ( Bít )

d

D

B

N

2

606

ZZ: tức 2 mặt bít chắn mỡ bằng thiếc - KOYO

6

17

6

00

3

607

2RS: tức 2 mặt bít chắn mỡ bằng cao su - KOYO

7

19

6



4

608

CM: tức không có 2 mặt bít chắn mỡ - KOYO

8

22

7



5

609

ZZE: tức 2 mặt bít chắn mỡ bằng thiếc - NACHI

9

24

7



6

6000

2NSE: tức 2 mặt bít chắn mỡ bằng cao su -NACHI

10

26

8



7

6001

CM: tức không có 2 mặt bít chắn mỡ - NACHI

12

28

8



8

6002

ZZ: tức 2 mặt bít chắn mỡ bằng thiếc - NTN

15

32

9



9

6003

LLU: tức 2 mặt bít chắn mỡ bằng cao su - NTN

17

35

10



10

6004

CM: tức không có 2 mặt bít chắn mỡ - NTN

20

42

12



11

6005

ZZ: tức 2 mặt bít chắn mỡ bằng thiếc - NSK

25

47

12



12

6006

DDU: tức 2 mặt bít chắn mỡ bằng cao su - NSK

30

55

13



13

6007

CM: tức không có 2 mặt bít chắn mỡ - NSK

35

62

14



14

6008

2Z: tức 2 mặt bít chắn mỡ bằng thiếc - SKF

40

68

15



15

6009

2RS1: tức 2 mặt bít chắn mỡ bằng cao su - SKF

45

75

16



16

6010

S1: tức không có 2 mặt bít chắn mỡ - SKF

50

80

16



17

6011

ZRR: tức 2 mặt bít chắn mỡ bằng thiếc - F1

55

90

18



18

6012

2RSS: tức 2 mặt bít chắn mỡ bằng cao su - F1

60

90

18



19

6013

CCM: tức không có 2 mặt bít chắn mỡ - F1

65

100

18



20

6014



70

110

20



21

6015



75

115

20



22

6016



80

125

22



23

6017



85

130

22



24

6018



90

140

24



25

6019



95

145

24



26

6020



100

150

24



27

6021



105

160

26



28

6022



110

170

28



29

6023



x

x

x



30

6024



120

180

28



31

6026



130

200

33



32

6028



140

210

33



33

6030



150

225

35



34

6032



160

240

38



35

6034



170

260

42
