Bảng tra kỹ thuật và Kích thước bạc đạn nhào tròn 22XX

NHẬN RẠNG VÒNG BI - BẠC ĐẠN Nhào Tròn 22XX

Vòng bi bạc đạn nhào tròn (hay còn gọi vòng bi cầu tự lựa) này được thiết kế gồm vành trong gắn với hai dãy bi cầu liên kết vành ngoài có rãnh hình cầu. Nhờ kiểu thiết kế trên, vòng bi cầu tự lựa có thể hoạt động trong điều kiện có sự lệch trục do sự biến dạng hoặc lỗi lắp ráp. Vòng bi cầu tự lựa thích hợp với trục dài; nơi gối đỡ khó có thể định vị chính xác.

Loại vòng bi này thường có 2 chủng loại là lỗ thẳng và lỗ côn (chủng loại lỗ côn được lắp ráp với măng xông). Các vòng cách được làm từ thép dập hoặc nhựa tổng hợp polyamide. Loại này thường được dùng trong những ứng dụng tải trọng hướng trục thấp nhờ có sự hổ trợ nhẹ dọc trục của viên bi bởi rãnh chạy vành ngoài.

Ưu điểm của vòng bi bạc đạn nhào tròn - vòng bi cầu tự lựa.

•» Thích nghi được với cả lệch động và tĩnh: Vòng bi có khả năng tự lựa như vòng bi tang trống.

•» Hoạt động với tốc độ cao hiệu quả: Vòng bi cầu từ lựa tạo ra ít ma sát hơn các loại vòng bi khác, chúng cho phép chạy tốt hơn, nhiệt độ thấp hơn ngay cả khi ở tốc độ cao

•» Giảm thiểu thời gian bảo trì: Nhờ vào khả năng tạo ít nhiệt khi hoạt nên nhiệt độ của chúng sẽ thấp hơn, dẫn đến kéo dài tuổi thọ của vòng bi và các khoảng thời gian bảo hành

•» Độ ma sát thấp: Với cả viên bi và vòng ngoài hoạt động rất trơn tru giúp làm độ ma sát và lượng nhiệt do ma sát gây nên ở mức thấp

•» Khả năng tải nhẹ tốt: Vòng bi cầu tự lựa có yêu cầu về tải tối thiểu thấp

•» Ít tiếng ồn: Vòng bi cầu tự lựa có thể giảm tiếng ồn và mức độ rung.

•» Ngoài ra vòng bi nhào tròn (vòng bi cầu tự lựa) còn có điểm giống với vòng bi nhào cà na (vòng bi tang trống) đó là ca trong có thể là lỗ thẳng hoặc lỗ côn tùy thuộc vào kích thước trục và khả năng chịu tải của vòng bi, kí hiệu đuôi của dòng bạc đạn lỗ côn là K. Ở vòng bi này lỗ côn thì sài kèm với măng xông đi kèm.

Ký hiệu quốc tế của vòng bi nhào tròn.

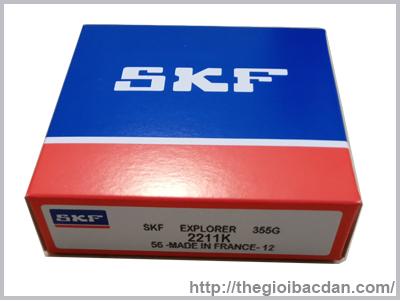

Được kí hiệu bằng 4 chữ số bắt đầu bằng chữ số 1 hoặc 2. Ví dụ: 1205, 2208, 2311, 2219, 2210, 2211K. Còn một điểm khác biệt cần lưu ý so với vòng bi nhào cà na nữa là nó có cả loại được thiết kế có nắp chắn bụi ( nắp chắn bụi bằng sắt thường có kí hiệu: 2Z, ZZ, ZZE, ZZR nắp chắn bằng cao su kí hiệu: 2RS, 2RS1, 2RSH, 2NSE, LLU, 2RSS...) để ngăn cản, hạn chế bụi bẩn xâm nhập vòng bi.

Hiện tại trên thị trường vòng bi công nghiệp rất nhiều sản xuất uy tín nổi tiếng mà khách hàng có thể tham khảo để lựa chọn tùy vào nhu cầu sử dụng của mình dụ như: SKF, FAG, NSK, NTN, KOYO, NACHI, F1...

Ứng dụng: sử dụng cho các ứng dụng tải cao cần tốc độ cao như trục ru lô trong máy cán phẳng tôn trong nhà náy sản xuất tôn lợp, trong máy xay tiêu trong nhà máy chế biến thực phẩm, hay trong nhà máy sản xuất giấy...

Dung sai cấp cho kích thước inch [3]

Cấp độ - kích thước Cho phép   [Vòng trong]  [ngoài] Dung sai cho phép [in)  Độ nhám bề mặt tối đa (Ra) [in]

3 0,006 Vang2 0,000003 0,000003 ± 0,00003 0,5

5 0,006 12 0,000005 0,000005 ± 0,00005 0,8

10 0,006 12 0,00001 0,00001 ± 0,0001 1

25 0,006 12 0,000025 0,000025 ± 0,0001 2.0

50 0,006 12 0,00005 0,00005 ± 0,0003 3.0

100 0,006 12 0,0001 0,0001 ± 0,0005 5.0

200 0,006 12 0,0002 0,0002 ± 0,001 8,0        bóng danh nghĩa [in]

1000 0,006 12 0,001 0,001 ± 0,005              Dung sai đường kính

Dung sai cấp cho kích thước số liệu

Cấp Độ cầu [mm] Biến đổi đường kính tính [mm] Dung sai đường kính cho phép trên [mm]

3 0,00008 0,00008 ± 0,0008 0,012

5 0,00013 0,00013 ± 0,0013 0,02

10 0,00025 0,00025 ± 0,0013 0,025

25 0,0006 0,0006 ± 0,0025 0,051

50 0,0012 0,0012 ± 0,0051 0,076

100 0,0025 0,0025 ± 0,0127 0.127

200 0,005 0,005 ± 0,025 0,203

1000 0,025 0,025 ± 0.127

Các Số liệu cho vòng bi “Bạc đạn “ mang ball bearings) thông thường

Vật chất UNS 52100 | Inox 440C | M50 BG-42| REX-20 | 440NDUR | Haynes 25 | Si 3 N 4 |BE CU45 |5C276

Độ cứng [HRC] 60 58 62 62 66 60 50 70 40 50 40

Giới hạn nhiệt độ [° F] 300 300 400 400 600 300 1200 1500 400 500 1000

Chống ăn mòn [10] 1 3 1 2 1 4 5 5 1 4 5

Hao mòn [10] 1 1 1 2 3 1 5 5 3 2 4

Giới hạn [10] 1 1 2 2 2 4 5 3 3 2 4

Từ tính [8] | Từ tính | Không từ tính

Tinh dân điện | Dẫn điện & Không dẫn điện

Giới hạn kích thước | không  giới hạn

Maxm   1,5 in (38 mm) Không có ống xoắn | 05 in (130 mm)

Khả năng tải tương đối [9] 3 2 4 4 5 3 1 5 1 1 1

Vòng đời tương đối [10]  3 2 4 4 5 3 1 5 1 1 1

BẢNG TRA CỨU KÍCH THƯƠC BẠC ĐẠN NHÀOTRÒN 22xx

BẢNG KÊ MÃ SỐ KÝ HIỆU KÍCH THƯỚC - Bạc Đạn Tròn 22xx

No

Mã Số

Ký Hiệu & Nhận dạng

Vòng Trong

(mm)

Vòng Ngoài (mm)

Độ Dầy (mm)

Độ Côn

1

Model

Kí Hiệu Nắp Chắn Mỡ ( Bít )

d

D

B

N

2

2202

ZZ (tức 2 mặt bít chắn mỡ bằng thiếc)

15

35

14



3

2203

2RS (tức 2 mặt bít chắn mỡ bằng cao su)

17

40

16



4

2204



20

47

18



5

2205



25

52

18



6

2206



30

62

20



7

2207



35

75

23



8

2208



40

80

23



9

2209



45

85

23



10

2210



50

90

23



11

2211



55

100

25



12

2212



60

110

28



13

2213



65

120

31



14

2214



70

125

31



15

2215



75

130

31



16

2216



80

140

33



17

2217



85

150

36



18

2218



90

160

40



19

2219



95

170

43



20

2220



100

180

46



21

2221



105

190

50



22

2222



110

200

53



23

2224











24

2226











CUNG CẤP THÔNG SỐ BỞI CHUYÊN GIA CAMPANY THEGIOIBACDAN.COM

------------------------------------------------------------------------------------------------------------

Để biết thêm thông tin chi tiết về sản phẩm hoặc nhận được giá tốt nhất, xin Quý khách vui lòng liên hệ

   Hotline. 0947.29.33.29 - 028.668.44.344.-FAX:02854.274.036

   Hoặc truy cập website : THEGIOIBACDAN.COM

   Trân trọng cám ơn và kính chào Quý khách.
