NHẬN RẠNG VÒNG BI” BẠC ĐẠN NHÀO CÀ NA

Vòng bi nhào cà na hay còn có nhiều cách gọi khác như là bạc đạn nhào cà na, vòng bi tang trống tự lựa, bạc đạn tang trống. Vòng bi - bạc đạn nhào cà na có rãnh ngoài được thiết kế với bề mặt hình cầu có tâm trùng khớp với tâm của vòng bi - bạc đạn. Vòng bi - bạc đạn nhào cà na được cải tiến thiết kế có dạng tiếp xúc đường giữa rãnh và viên bi. Cấu trúc này có thể có khả năng chịu tải trọng va đập mạnh,  là sự lựa chọn thường xuyên của các ứng dụng có tải trọng rất cao trong các thiết bị lớn.
Vòng bi -bạc đạn cà na thường có 2 loại đó là bạc đạn lỗ thẳng và bạc đạn lỗ côn. Trong đó, vòng bi lỗ thẳng thì ca trong thẳng, vòng bi lỗ côn thì ca trong côn.

Vòng bi loại lỗ côn có thể được lắp trực tiếp lên trục hình côn hoặc trục hình trụ sử dụng măng xông H (ống lót côn).
Vòng cách thường được gia công đồng nguyên khối, đúc từ polyamit hoặc làm từ thép dập.
Ký hiệu quốc tế của loại vòng bi tang trống thường có 5 chữ số chính, bắt đầu từ số 2. ví dụ như: 222xx, 223xx, 230xx, 231xx, 232xx, 240xx…

Trong bài viết hôm nay chúng tôi giờ thiệu đến các bạc đảng tra kích thước chủng loại 222xx

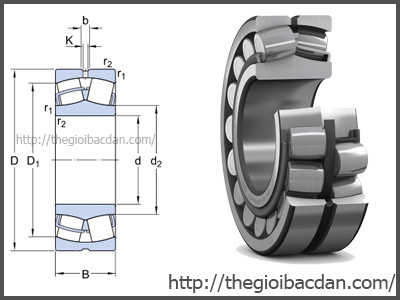

Hướng dẫn tra kích thước vòng bi - bạc đạn:

D: đường kính ngoài

d: đường kính trong

B: độ dày ổ lăn

Đơn vị tính: mm

ỨNG DỤNG

Vòng bi - bạc đạn nhào cà na được dùng cho các thiết bị cán giấy, máy cán, sàng rung và các máy móc công nghiệp nói chung - đặc biệt là các ngành công nghiệp nặng

Nhào cà na có ưu điểm là sự đa rạng và dễ chuyển đổi, kích thước, trọng lượng, khả năng chuyển động, độ bền, độ chính xác, ma sát, v.v. Các thiết kế ổ trục, thường tốt hơn trên một thuộc tính cụ thể, mặc dù đôi khi cần chất bôi trơn để có thể mang lại sự vận hành tốt hơn, độ bền, độ chính xác, ma sát, tốc độ quay và đôi khi chi phí. Chỉ viên bi tròn được sử dụng rộng rãi cho vòng bi nhào cà na. Các thành phần cơ khí phổ biến nơi chúng được sử dụng rộng rãi là - ứng dụng ô tô, công nghiệp, hàng hải và hàng không vũ trụ. Chúng là những sản phẩm rất cần thiết cho công nghệ hiện đại. Vòng bi lăn được phát triển từ một nền tảng vững chắc được xây dựng qua hàng ngàn năm. Khái niệm này xuất hiện ở dạng nguyên thủy của nó trong thời La Mã (Hamrock và Anderson 1983); sau một thời gian dài không hoạt động trong thời trung cổ, nó đã được hồi sinh trong thời Phục hưng , phát triển ổn định trong thế kỷ thứ mười bảy và mười tám. Đặc biệt phát triển mạnh trong thế kỷ 20,21 và chắc  chắn cho cả tương lai.

Dung sai cấp cho kích thước inch [3]

Cấp độ - kích thước Cho phép    [Vòng trong]  [ngoài] Dung sai cho phép [in)  Độ nhám bề mặt tối đa (Ra) [in]

3 0,006 Vang2 0,000003 0,000003 ± 0,00003 0,5

5 0,006 12 0,000005 0,000005 ± 0,00005 0,8

10 0,006 12 0,00001 0,00001 ± 0,0001 1

25 0,006 12 0,000025 0,000025 ± 0,0001 2.0

50 0,006 12 0,00005 0,00005 ± 0,0003 3.0

100 0,006 12 0,0001 0,0001 ± 0,0005 5.0

200 0,006 12 0,0002 0,0002 ± 0,001 8,0        bóng danh nghĩa [in]

1000 0,006 12 0,001 0,001 ± 0,005              Dung sai đường kính

Dung sai cấp cho kích thước số liệu

Cấp Độ cầu [mm] Biến đổi đường kính tính [mm] Dung sai đường kính cho phép trên [mm]

3 0,00008 0,00008 ± 0,0008 0,012

5 0,00013 0,00013 ± 0,0013 0,02

10 0,00025 0,00025 ± 0,0013 0,025

25 0,0006 0,0006 ± 0,0025 0,051

50 0,0012 0,0012 ± 0,0051 0,076

100 0,0025 0,0025 ± 0,0127 0.127

200 0,005 0,005 ± 0,025 0,203

1000 0,025 0,025 ± 0.127

Các Số liệu cho vòng bi “Bạc đạn “ mang ball bearings) thông thường

Vật chất UNS 52100 | Inox 440C | M50 BG-42| REX-20 | 440NDUR | Haynes 25 | Si 3 N 4 |BE CU45 |5C276

Độ cứng [HRC] 60 58 62 62 66 60 50 70 40 50 40

Giới hạn nhiệt độ [° F] 300 300 400 400 600 300 1200 1500 400 500 1000

Chống ăn mòn [10] 1 3 1 2 1 4 5 5 1 4 5

Hao mòn [10] 1 1 1 2 3 1 5 5 3 2 4

Giới hạn [10] 1 1 2 2 2 4 5 3 3 2 4

Từ tính [8] | Từ tính | Không từ tính

Tinh dân điện | Dẫn điện & Không dẫn điện

Giới hạn kích thước | không  giới hạn

Maxm   1,5 in (38 mm) Không có ống xoắn | 05 in (130 mm)

Khả năng tải tương đối [9] 3 2 4 4 5 3 1 5 1 1 1

Vòng đời tương đối [10]  3 2 4 4 5 3 1 5 1 1 1

BẢNG TRA CỨU KÍCH THƯƠC BẠC ĐẠN NHÀO CÀ NA 222xx

BẢNG KÊ MÃ SỐ KÝ HIỆU KÍCH THƯỚC  222xx

No

Mã Số

Ký Hiệu & Nhận dạng

Vòng Trong

Vòng Ngoài

Độ Dầy

Độ Côn

1

Model



d

D

B

N

2

22204

E: Kí hiệu lỗ thẳng hiệu SKF

x

x

x



3

22205

EK: Kí hiệu lỗ côn hiệu SKF

25

52

18



4

22206

CC/W33: kí hiệu lỗ thẳng SKF

20

62

20



5

22207

CCK/W33: kí hiệu lỗ côn SKF

35

72

23



6

22208

EAE4: kí hiệu lỗ thẳng hiệu NSK

40

80

23



7

22209

EAEK: kí hiệu lỗ côn hiệu NSK

45

85

23



8

22210

EMD1: kí hiệu lỗ thẳng rế đồng hiệu NTN

50

90

23



9

22211



55

100

25



10

22212



60

110

28



11

22213



65

120

31



12

22214



70

125

31



13

22215



75

130

31



14

22216



80

140

33



15

22217



85

150

36



16

22218



90

160

40



17

22219



95

170

43



18

22220



100

180

46



19

22221



x

x

x



20

22222



110

200

53



21

22223



x

x

x



22

22224



120

215

58



23

22225



x

x

x



24

22226



130

236

64



25

22227



x

x

x



26

22228



140

250

68



27

22229



x

x

x



28

22230



150

270

73



29

22231



x

x

x



30

22232



160

290

80



31

22233



x

x

x



32

22234



170

310

86



33

22235



x

x

x



34

22236



180

320

86



35

22237



x

x

x



36

22238



190

340

92



37

22239



x

x

x



38

22240



200

360

98



39

22241



x

x

x



40

22242



x

x

x



41

22243



220

400

108



42

22244



x

x

x



43

22245



x

x

x



44

22246



x

x

x



45

22247



x

x

x



46

22248



240

440

120



47

22249



x

x

x



48

22250



x

x

x



49

22251



x

x

x



50

22252



260

480

130



51

22254



x

x

x



52

22256



280

500

130
