Bạc đạn 6204 ZZ KOYO chuyên dùng cho bánh tải xe nâng tay

Xe nâng tay hay còn gọi là hand pallet truck thuộc dòng xe nâng hàng sử dụng hệ thống nâng hạ bằng thủy lực, di chuyển bằng sức đẩy - kéo của con người. Nhờ công suất hoạt động mạnh mẽ, tuổi thọ kéo dài nhưng giá thành lại rẻ hơn rất nhiều so với các loại xe nâng khác, vì thế xe nâng tay đang ngày càng trở thành sự lựa chọn hàng đầu trong việc giải quyết các vấn đề nâng hạ, di chuyển hàng có trọng tải lớn từ 1 tấn - 3 tấn.

Nói đến xe nâng tay là nói đến cấu tạo cực kỳ phức tạp của nó. Rất nhiều các phụ tùng xe nâng tay được lắp đặt giúp xe hoạt động dễ hơn. Trong đó bạc đạn xe nâng tay là bộ phận tuy nhỏ nhưng rất quan trọng.

Vòng bi xe nâng thường là loại bi cầu 1 dãy hoặc 2 dãy, có khả năng chịu tải cao. Đặc điểm ca ngoài dày hơn loại thường. Dòng bi này được phân làm 2 loại chính: vòng bi bạc đạn ca ngoài có gờ và vòng bi bạc đạn ca ngoài trơn bo.

Tùy vào nhu cầu công việc mà hai dòng bi này có vị trí lắp đặt trên xe nâng khác nhau. Các loại vòng bi bạc đạn của hãng NSK, NTN, KOYO là các thương hiệu nổi tiếng của Nhật Bản được sử dụng phổ biến ở các loại xe nâng hàng.

Các mã bi như 6204 ZZ KOYO, bạc đạn 32218, vòng bi 30210, bạc đạn 608 ZZ, bạc đạn 6008 ….. là các mã vòng bi phổ biến trong các loại xe nâng hàng hiện nay

Trong bài viết ngay sau đây hãy cùng chúng tôi tìm hiểu vòng bi bạc đạn 6204 ZZ KOYO được sử dụng để lắp trên bánh tải xe nâng tay.

Ký hiệu quốc tế của vòng bi: 6204 ZZCM - KOYO - JAPAN

- Kí hiệu ZZCM: tức 2 mặt bít chắn mỡ bằng thiếc

- Thương hiệu vòng bi KOYO thuộc tập đoàn JTEKT CORPORATION

- Xuất xứ: Nhật Bản (JAPAN)

Ứng dụng: 6204 ZZ KOYO được sử dụng để lắp trên bánh tải xe nâng tay

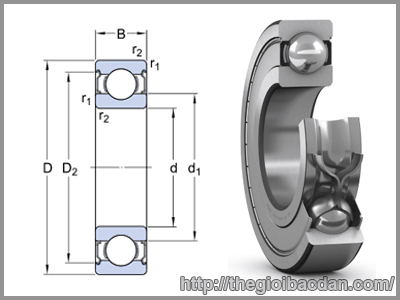

Các thông số kỹ thuật của vòng bi - bạc đạn

Kích thước:

Đường kính trong (d): 20 mm

Đường kính ngoài (D): 47 mm

Độ dày (B): 14 mm

Dung sai cấp cho kích thước inch [3]

Cấp độ - kích thước Cho phép    [Vòng trong]  [ngoài] Dung sai cho phép [in)  Độ nhám bề mặt tối đa (Ra) [in]

3 0,006 Vang2 0,000003 0,000003 ± 0,00003 0,5

5 0,006 12 0,000005 0,000005 ± 0,00005 0,8

10 0,006 12 0,00001 0,00001 ± 0,0001 1

25 0,006 12 0,000025 0,000025 ± 0,0001 2.0

50 0,006 12 0,00005 0,00005 ± 0,0003 3.0

100 0,006 12 0,0001 0,0001 ± 0,0005 5.0

200 0,006 12 0,0002 0,0002 ± 0,001 8,0        bóng danh nghĩa [in]

1000 0,006 12 0,001 0,001 ± 0,005              Dung sai đường kính

Dung sai cấp cho kích thước số liệu

Cấp Độ cầu [mm] Biến đổi đường kính tính [mm] Dung sai đường kính cho phép trên [mm]

3 0,00008 0,00008 ± 0,0008 0,012

5 0,00013 0,00013 ± 0,0013 0,02

10 0,00025 0,00025 ± 0,0013 0,025

25 0,0006 0,0006 ± 0,0025 0,051

50 0,0012 0,0012 ± 0,0051 0,076

100 0,0025 0,0025 ± 0,0127 0.127

200 0,005 0,005 ± 0,025 0,203

1000 0,025 0,025 ± 0.127

Các Số liệu cho vòng bi “Bạc đạn “ mang ball bearings) thông thường

Vật chất UNS 52100 | Inox 440C | M50 BG-42| REX-20 | 440NDUR | Haynes 25 | Si 3 N 4 |BE CU45 |5C276

Độ cứng [HRC] 60 58 62 62 66 60 50 70 40 50 40

Giới hạn nhiệt độ [° F] 300 300 400 400 600 300 1200 1500 400 500 1000

Chống ăn mòn [10] 1 3 1 2 1 4 5 5 1 4 5

Hao mòn [10] 1 1 1 2 3 1 5 5 3 2 4

Giới hạn [10] 1 1 2 2 2 4 5 3 3 2 4

Từ tính [8] | Từ tính | Không từ tính

Tinh dân điện | Dẫn điện & Không dẫn điện

Giới hạn kích thước | không  giới hạn

Maxm   1,5 in (38 mm) Không có ống xoắn | 05 in (130 mm)

Khả năng tải tương đối [9] 3 2 4 4 5 3 1 5 1 1 1

Vòng đời tương đối [10]  3 2 4 4 5 3 1 5 1 1 1

Cách nhận biết dấu hiệu vòng bi bạc đạn xe nâng hư hỏng

Tình trạng của vòng bi xe nâng dựa trên thông số như là nhiệt độ, độ ồn và độ rung động. Cần phải theo dõi định kì các thông số này sẽ giúp quý khách nhận ra được tình trạng hoạt động của vòng bi này có dấu hiệu của sự hư hỏng hay không?

- Nhiệt độ cụm ở ổ bi đỡ vòng bi tăng cao bất thường.

- Có độ ồn nhiều, tiếng rít bất thường.

- Độ rung động của vòng bi bị tăng cao bất thường.

Cách bảo vệ vòng bi bạc đạn xe nâng

- Giữ môi trường làm việc sạch sẽ, hạn chế bụi bẩn

- Kiểm tra bảo dưỡng vòng bi định kỳ theo hướng dẫn kỹ thuật

- Nếu phát hiện tiếng kêu rít bất thường thì cần phải tiến hành kiểm tra ngay. Tra dầu mỡ bôi trơn thích hợp cho vòng bi xe nâng là cách tốt nhất để kéo dài tuổi thọ của chúng.
