SKF 33210

SKF 33210

MASP: 33210

Giá bán: Liên hệ
Thông số kĩ thuật
D d B
90 50 32



Mã Bạc Đạn 33210 SKF
Xuất xứ: Từ nhiều Quốc gia khác nhau
Giá: Theo tỷ giá USD & VND từng thời điểm

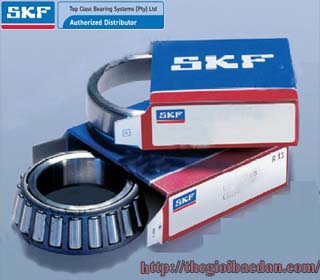

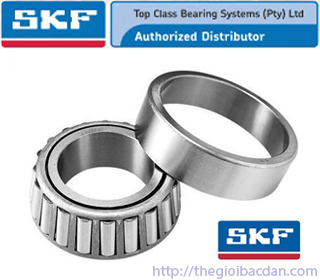

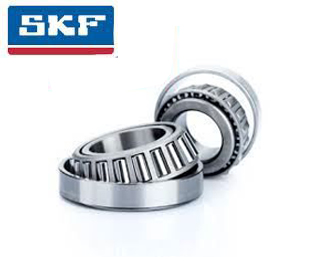

  • Vòng bi lăn hình côn, hàng đơn

  • Sản phẩm thông dụng

  • Hãng SKF Explorer

THÔNG SỐ KỸ THUẤT
Hiển thị trên trang tính theo Hệ số : mm mét
Chuỗi thứ nguyên 3DE
KÍCH THƯỚC
NS 50 mm Đường kính lỗ khoan
NS 90 mm Đường kính ngoài
NS 32 mm Tổng chiều rộng ổ trục
d 1 ≈ 70,8 mm Đường kính vai vòng trong
NS 32 mm Chiều rộng vòng trong
NS 24,5 mm Chiều rộng vòng ngoài
r 1,2 tối thiểu 1,5 mm Bán kính góc vòng trong
r 3,4 tối thiểu 1,5 mm Bán kính góc vòng ngoài
Một 22,975 mm Khoảng cách điểm áp suất
KÍCH THƯỚC KHOẢNG CÁCH
d a tối đa 57 mm Trục đường kính mố
d b tối thiểu 59 mm Trục đường kính mố
D a tối thiểu 77 mm Đường kính trụ cầu
D a tối đa 82 mm Đường kính trụ cầu
D b tối thiểu 87 mm Đường kính trụ cầu
C a tối thiểu 5 mm Trụ cầu - không gian trục ở mặt bên lớn / cả hai mặt của vòng ngoài
C b tối thiểu 7,5 mm Vỏ mố - không gian trục ở mặt bên nhỏ / cả hai mặt của vòng ngoài
r a tối đa 1,5 mm Bán kính phi lê
r b tối đa 1,5 mm Bán kính phi lê
SỐ LIỆU TÍNH TOÁN
Xếp hạng tải động cơ bản NS 142 kN
Xếp hạng tải trọng tĩnh cơ bản C 0 160 kN
Giới hạn tải trọng mỏi P u 18,3 kN
Tốc độ tham chiếu 5 300 r / phút
Giới hạn tốc độ 7 000 r / phút
Hệ số tính toán e 0,4
Hệ số tính toán Y 1,5
Hệ số tính toán Y 0 0,8
KHỐI LƯỢNG
Khối lượng (Cân năng) 0,86 kg
